Vonófejek
Pótkocsik csatlakoztatásához vonófejek választhatók.
Minden, amit tudni érdemes a Volvo FE-ről, remek részletezésben.
Megtalálhatja az alvázmagasságok, az első tengelyek terhelhetősége, a hátsó
felfüggesztések, a kapcsolási magasságok, a vontatók, az alváz jellemzői és a fékrendszerek specifikációját.
Alacsony | körülbelül 880 mm |
Közepes | körülbelül 950 mm |
Magas | körülbelül 1050 mm |
Légrugózás | Parabolikus | |
---|---|---|
Alacsony | 7.1/7.5/8 | 9 |
Közepes | 7.1/7.5/8 | 9 |
Magas | 7.1/7.5/8 | 9 |
Típus | Tengelyek | Felfüggesztés | Tengely-/bogiterhelés | Áttételezés | Toló-/segédtengelyek |
---|---|---|---|---|---|
Szóló tengely |
|
|
|
|
|
RAD-L90 | 4x2 | Parabolikus/S-rugó Parabolikus | 13 t | Differenciálmű/agyáttétel |
|
RAD-KR | 4x2 | Légrugózás | 13 t | Differenciálmű/agyáttétel |
|
Bogi |
|
|
|
|
|
RADT-KR | 6x2 | Légrugózás | 19/20 t | Differenciálmű/agyáttétel | Segédtengely (fix/kormányzott) |
RADD-BR | 6x4 | Parabolikus | 23 t | Differenciálmű/agyáttétel |
|
Pótkocsik csatlakoztatásához vonófejek választhatók.
Üzemanyagtartályok | AdBlue-tartályok |
Az üzemanyagtartályok acél, műanyag vagy alumínium kivitelben rendelhetők. A tartályok mérete 160–630 liter közötti. A D-keresztmetszetű tartályok két magasságban készülnek – 560 milliméter és 710 milliméter. | Műanyag, űrtartalma 32 liter. Az AdBlue-szivattyú az AdBlue-tartálymodul integrált része. |
Első tengelyek | Segédtengelyek |
Az első tengelyek teherbírása 7,1 és 9 tonna közötti. | Számos kialakításban rendelhetők – fix kivitelben szimpla vagy ikerabroncsozással, vagy aktív kormányzással. Tengelyterhelés: 6,7, 7,1, 7,5 vagy 10,5 tonna. |
Hajtás | Alváz | Felfüggesztés | Alvázkeret magassága | Nyeregmagasság* | Gumiabroncs | Minimális kapcsolási magasság** | Névleges menetmagasság** |
---|---|---|---|---|---|---|---|
4×2 | |||||||
Közepes | RAD-KR | 266 | 150 | 315/60 R 22,5 | 992 | 1097 | |
Közepes | RAD-KR | 266 | 185 | 295/80 R 22,5 | 1103 | 1208 | |
Közepes | RAD-KR | 266 | 185 | 315/70 R 22,5 | 1086 | 1191 | |
Közepes | RAD-KR | 266 | 185 | 315/80 R 22,5 | 1114 | 1219 | |
Közepes | RAD-KR | 266 | 150 | 295/80 R 22,5 | 1063 | 1168 | |
Közepes | RAD-KR | 266 | 150 | 315/70 R 22,5 | 1049 | 1154 |
** Hozzávetőleges magasságok.
Felépítményezői furatsor az alvázon A felső furatsor a felépítményezőnek van fenntartva. A felső furatsorban valamennyi konzol eltolt és 8 milliméteres távtartóval rendelkezik. A felső furatsorban nem használnak szegecseket. | Nyeregszerkezetek A kínálatban különböző magasságú, L-alakú profilokkal készülő ISO-nyeregszerkezetek is szerepelnek, amelyek rendkívül nagy választási szabadságot biztosítanak. A peremrögzítésű nyeregszerkezet alacsony tömegű megoldást kínál, mivel nem igényel rögzítőtáblát. A nyereg magassága az alváz felett hozzávetőlegesen 150 milliméter. Egyes változatokhoz opcióként beépített kenőrendszer és pótkocsicsatlakozás-érzékelő is rendelhető. |
Daru-előkészítés Darutartók gyárilag felszereltethetők az alvázra. | |
Daru-előkészítő készlet Darutartók gyárilag felszereltethetők az alvázra. Az akkumulátordoboz hátrébb kerül és a darutartó lemezeket a fülke mögé, az alváz két oldalára szerelik. Elektronikai előkészítő készletet – ELCRANE – is tartalmaz. |
Az EBS elektronikus vezérlésű fékrendszer lényegesen jobb fékreakciót,
fékteljesítményt és fékérzetet biztosít, s egyúttal számos hasznos funkciót is lehetővé tesz.
Fejlessze tovább fékrendszerét az EBS Medium csomag vagy valamelyik
további opció segítségével. Az EBS alapfelszereltség minden specifikáció esetében.
EBS Medium Az EBS Medium az EBS Standard csomag tartalmán túl a következő termékjellemzőket tartalmazza: | Hidraulikus retarder Hidraulikus retarder az AL306 sebességváltóhoz. A kompakt, integrált hidraulikus retardert a sebességváltóra szerelik fel, és 1490 Nm féknyomatékú lassítást biztosít. |
Visszagurulás-gátló A fékek csak akkor oldanak ki, ha elegendő nyomaték áll rendelkezésre a jármű előremozdításához. | |
Elektronikus Menetstabilizáló (ESC) A fékstabilizáló rendszer az egyes kerekeknél külön-külön hozza működésbe a fékeket, ezáltal stabilitást biztosít a teljes járműszerelvény számára, meggátolja a becsuklást, a borulást és a pótkocsi kilengését. Az ESC teljesíti az elektronikus járműstabilizálókra vonatkozó törvényi előírásokat, a rendszer a két- és a háromtengelyes járművekhez rendelhető. |
Megtalálhatja a motorok, a sebességváltók, a hátsó tengelyek (az áttételeket is beleértve), az erőátviteli kombinációk és a mellékhajtások specifikációját.
| D8K | G9K320 |
---|---|---|
Károsanyag-kibocsátási besorolás | Euro 6 | Euro 6 |
Hengerek száma | 6 | 6 |
Összlökettérfogat | 7,7 dm³ | 8,9 dm³ |
Löket | 135 mm | 144,5 mm |
Furat | 110 mm | 114 mm |
Sűrítési arány | 17.5:1 | 12:01 |
Gazdaságos fordulatszám-tartomány | 1000–1700 1/min | 1200–1700 1/min |
Kipufogófék-teljesítmény (2800 1/min) | 120 kW (2800 1/min) | - |
Kompressziós fék teljesítménye (2800 1/min) | 170 kW (2800 1/min) | - |
Olajszűrők | 1 | 2 |
Olaj mennyisége, szűrővel együtt | 25,5 l | 27,6 l |
Hűtőrendszer, teljes térfogat | 17 l | 12,4 l |
Olajcsere-intervallum Üzemanyagra vonatkozó követelmények | Motorra szerelt mellékhajtás Biodízeles kivitel |
Nyomatékleadás | Áttétel | |
---|---|---|
PTER-DIN | 600 Nm* | 1:1 |
PTER-1400 | 600 Nm* | 1:1 |
PTER-100 | 600 Nm* | 1:1 |
* a nyomatékérték menet közben és álló helyzetben egyaránt érvényes. Az AT2412 esetében a legnagyobb nyomaték menet közben 150 Nm.

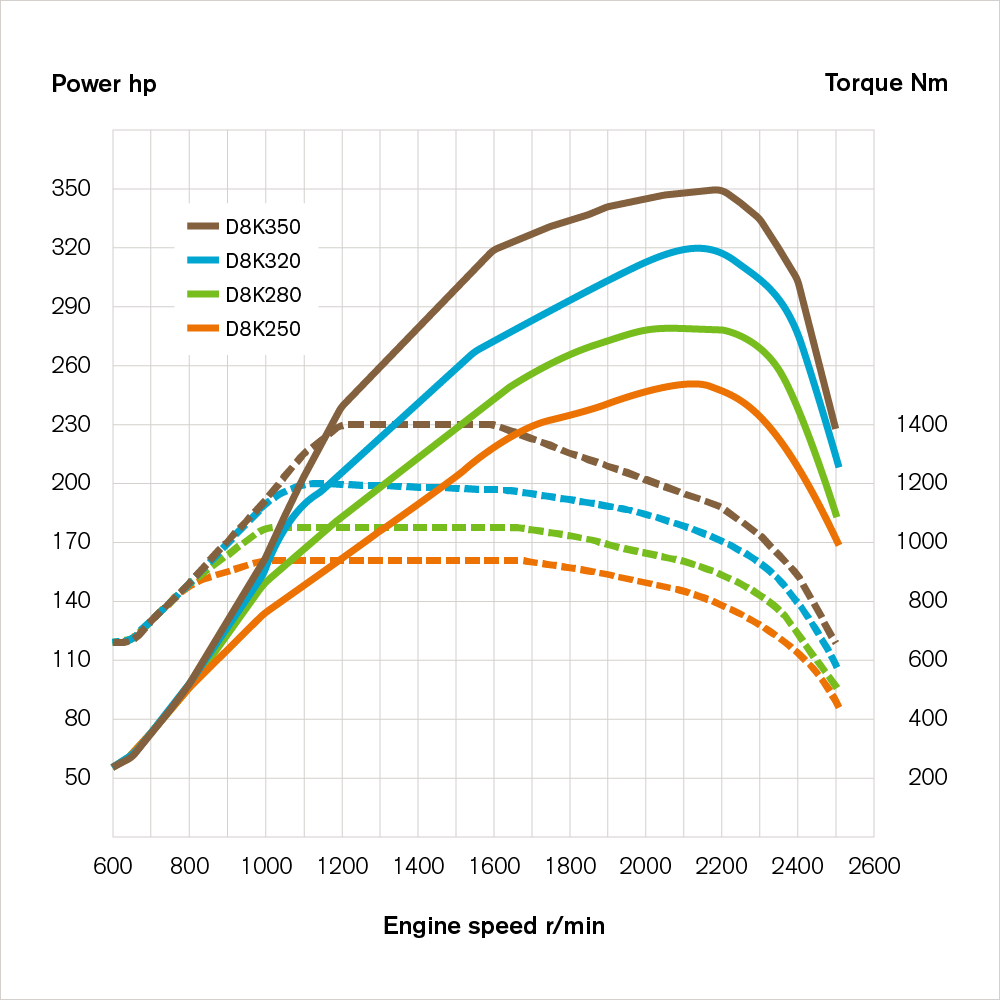

![]() | D8K – TELJESÍTMÉNY/FORGATÓNYOMATÉKNettó teljesítmény: EC 582/2011 szerint |
D8K250 (184 kW) |
|
---|---|
Legnagyobb teljesítmény 2100 1/min fordulatszámnál | 250 LE |
Legnagyobb nyomaték 900–1700 1/min fordulatszámnál | 950 Nm |
D8K280 (206 kW) |
|
Legnagyobb teljesítmény 2100 1/min fordulatszámnál | 280 LE |
Legnagyobb nyomaték 950–1700 1/min fordulatszámnál | 1050 Nm |
D8K320 (235 kW) |
|
Legnagyobb teljesítmény 2100 1/min fordulatszámnál | 320 LE |
Legnagyobb nyomaték 1050–1600 1/min fordulatszámnál | 1200 Nm |
D8K350 (258 kW) |
|
Legnagyobb teljesítmény 2200 1/min fordulatszámnál | 350 LE |
Legnagyobb nyomaték 1200–1600 1/min fordulatszámnál | 1400 Nm |

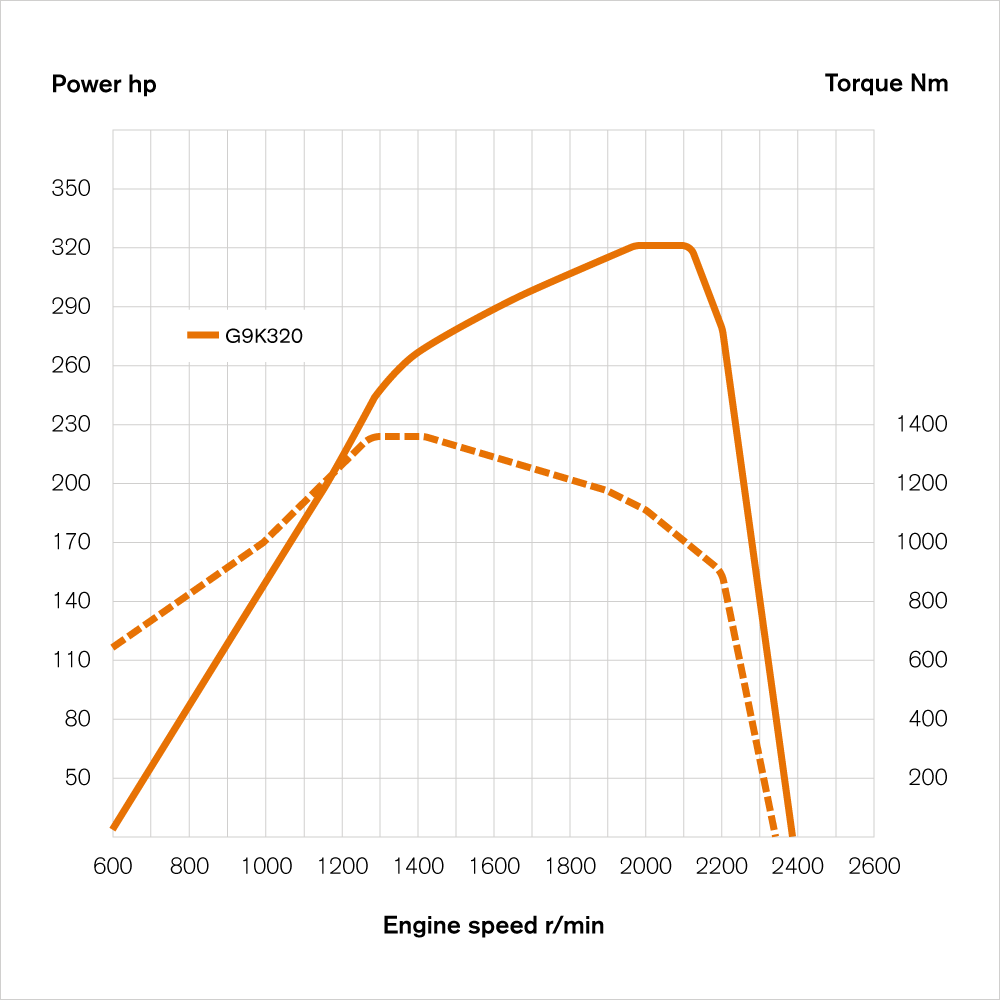

![]() | G9K320 – TELJESÍTMÉNY/NYOMATÉKNettó teljesítmény: EC 582/2011 szerint |
G9K320 |
|
---|---|
Legnagyobb teljesítmény 2000–2100 1/min fordulatszámnál | 320 LE (239 kW) |
Legnagyobb nyomaték 1300–1400 1/min fordulatszámnál | 1356 Nm |
12 fokozatú felezős tartományváltó automatizált fokozatváltási rendszerrel. Az I-Shift váltó kompakt retarderrel, mellékhajtással és olajhűtővel is ellátható.
Típus | Legnagyobb fokozat | Motornyomaték (Nm) | Szerelvényössztömeg (tonna) |
---|---|---|---|
AT2412G | Direkt | 2400 | 44 |
A manuális sebességváltók rásegítéssel működtethetők. A
műszerfalba integrált rövid váltókar mentes a vibrációktól, és rövid,
határozott utakon mozgatható.
A váltók mellékhajtással is specifikálhatók.
Típus | Legnagyobb fokozat | Motornyomaték (Nm) | Szerelvényössztömeg (tonna) |
---|---|---|---|
ZTO1006 | 6 | 1050 | 32 |
ZTO1109 | 9 | 1200 | 44 |
Az automatikus sebességváltó kiváló indulási
jellemzőket biztosít, ahogyan a teljes sebességtartományban finom fokozatváltásokat
is garantál. A váltó a műszerfalon elhelyezett nyomógombokkal
vezérelhető. Ezenkívül mellékhajtással is rendelhető.
Típus | Legnagyobb fokozat | Motornyomaték (Nm) | Szerelvényössztömeg (tonna) |
---|---|---|---|
AL306 | 6 | 1300 | 32 |
Típus | Tengelyek | Áttétel | Legnagyobb forgatónyomaték (Nm) | Legnagyobb tengely-/bogiterhelés (tonna) | Szerelvényössztömeg (tonna) |
---|---|---|---|---|---|
Differenciálmű |
|
|
|
|
|
RSS1344E | Szóló | Hipoid | 2800 | 13 | 44 |
RSS1344C | Szóló | Hipoid | 2600 | 13 | 44 |
RTS2370A | Tandem | Hipoid | 3550 | 23 | 70 |
Agyáttétel |
|
|
|
|
|
RSH1370F | Szóló | Spirális kúp | 3550 | 13 | 70 |
RTH2180C | Tandem | Hipoid | 1200 | 21 | 80 |
RSS1344C | RTS2370A | RSH1370F | RTH2180D | RS1344E |
---|---|---|---|---|
2.64:1 | 3.09:1 | 3.76:1 | 2.63:1 | 2.47:1 |
2.85:1 | 3.40:1 | 4.12:1 | 2.94:1 | 2.64:1 |
3.08:1 | 3.78:1 | 4.55:1 | 3.13:1 | 2.85:1 |
3.36:1 | 4.13:1 | 4.67:1 | 3.33:1 | 3.08:1 |
3.70:1 | 4.50:1 | 5.41:1 | 3.57:1 | 3.36:1 |
4.11:1 | 5.14:1 | 6.18:1 | 3.85:1 | |
4.63:1 | 5.67:1 | 7.21:1 | 4.17:1 | |
5.29:1 | 6.17:1 | |||
6.17:1 |
D8K250 | D8K280 | D8K320 | D8K350 | G9K320 | |
---|---|---|---|---|---|
Sebességváltók | |||||
AT2412G | ● | ● | ● | ● | |
ZTO1006 | ● | ● | |||
ZTO1109 | ● | ● | ● | ||
AL306 | ● | ● | ● | ● | ● |
Egyszeres áttételezésű tengelyek | |||||
RSS1344C | ● | ● | ● | ● | ● |
RSS1344E | ● | ● | ● | ● | |
RTS2370A | ● | ● | ● | ||
Agyáttételes tengelyek | |||||
RSH1370F | ● | ● | ● | ● | ● |
RTH2180D | ● | ● |
Tengelykapcsolótól függetlenül, illetve attól függően
működő mellékhajtások széles választéka szolgál a felépítmény valamennyi felszerelésének
meghajtására.
Motorra szerelt | Sebességváltóra szerelt |
PTER-DIN Hátul elhelyezett, motorra szerelt mellékhajtás egy hidraulikus szivattyú közvetlen hajtására. | PTR-HF/FH/ZF Csatlakozóperemes csatlakoztatás, kis vagy nagy fordulatszámú. |
PTER1400 Hátul elhelyezett, motorra szerelt mellékhajtás peremes csatlakozással hidraulikus szivattyúhoz. | PTR-HP/PH/ZF Szivattyú csatlakoztatásához, kis vagy nagy fordulatszámú. |
PTER100 Hátul elhelyezett, motorra szerelt mellékhajtás peremes csatlakozással hidraulikus szivattyúhoz. | PTRD-D1D Kettős hajtás szivattyú közvetlen csatlakoztatásához és karimás csatlakozóval is. |
Megtalálhatja a fülkeméretek, a fülkemagasságok és a fülkejellemzők
specifikációját.
![]() | ![]() | ![]() |
Nappali fülkeNappali fülke kényelmes és ergonomikus vezetői környezettel. Belmagasság 1605 milliméter, hosszúság 1600 milliméter, szélesség 2300 milliméter. | Rövid hálófülkeA rövid hálófülke több helyet kínál, és egy személy számára ággyal is felszerelhető, vagy irodarészként használható kiegészítő tárolóhelyekkel. Belmagasság 1605 milliméter, hosszúság 2000 milliméter, szélesség 2300 milliméter. | HálófülkeHálófülke egy személyes ággyal. Belmagasság 1605 milliméter, hosszúság 2200 milliméter, szélesség 2300 milliméter. |

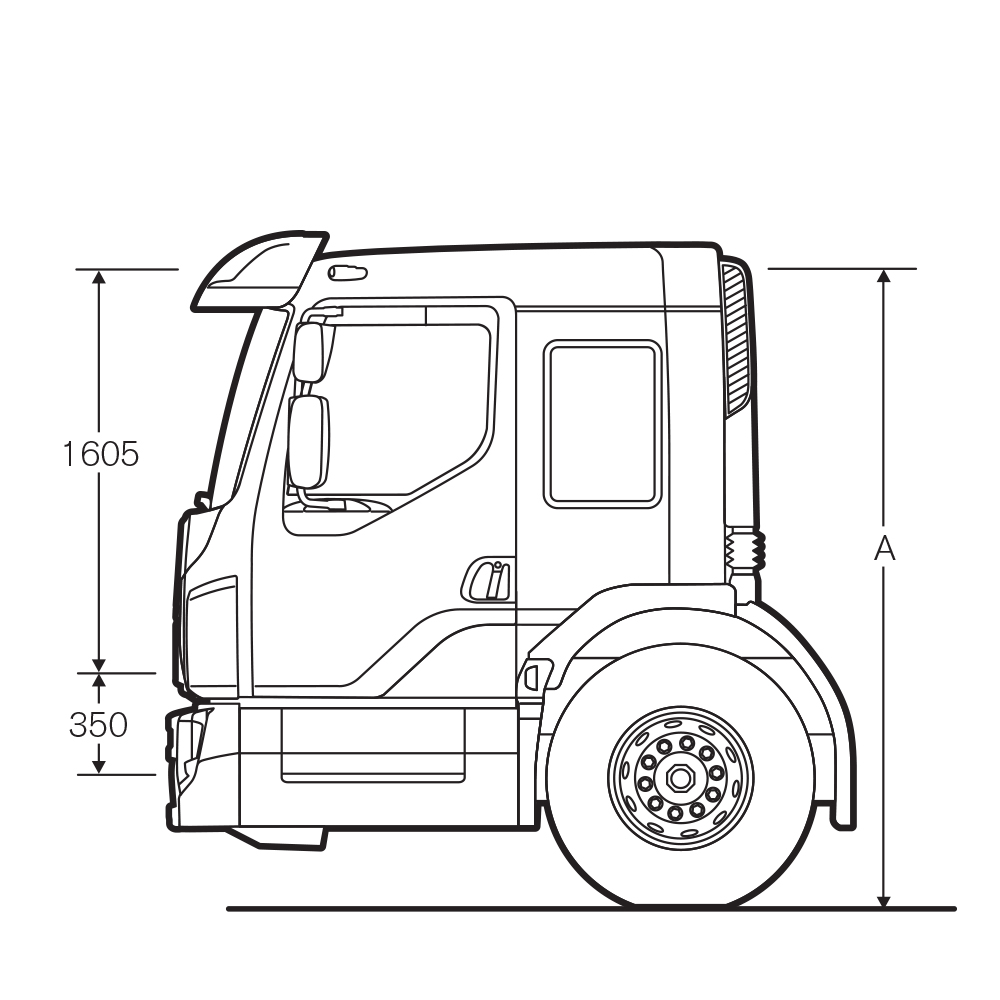

![]() | Alacsonybelépésű fülkeAlacsonybelépésű fülke alacsony belépési magassággal és 1–3, biztonsági övvel ellátott utasülés számára elegendő hellyel. Belmagasság: 1605 milliméter, hosszúság: 2200 milliméter, szélesség: 2300 milliméter. Elhúzható utasoldali ajtóval is megvásárolható. |
Fülkefelfüggesztés Mechanikus felfüggesztés elöl és hátul: csavarrugó és lengéscsillapító. Pneumatikus felfüggesztés elöl és hátul: légrugók. | Fülkefűtés A fülkefűtési rendszer két változatban rendelhető: kézi szabályzású fűtés, vagy kézi szabályzású fűtés légkondicionálással. Opcióként egy 2 kW teljesítményű álló helyzeti fűtőberendezés is rendelhető. |
Vezetőülés Három különböző kényelmi szint: Comfort, Standard és Economy. Mindhárom állítható háttámlával, hosszirányú és magassági állítási lehetőséggel, változtatható dőlésszögű elülső résszel és integrált fejtámlával készül. | Belső tárolók A fülke belseje számos praktikus és könnyen hozzáférhető tárolórekeszt kínál az iratok és a személyes tárgyak számára. A szélvédő fölött két tárolóegység, valamint négy DIN rekesz található. Opcióként számos különféle tároló és motorsátordoboz, íróalátét és ruhaakasztó rendelhető. |
Utasülés Három különböző kényelmi szint választható: Standard, Economy és Basic. | Kürtök Két kiegészítő kürttípus rendelhető, elektromos vagy pneumatikus – két, tetőre szerelt pneumatikus kürt vagy egy elektromos kürt az elülső fedél alatt. |
Fülkeszínek 300 gyári változat közül választhat. Ezen felül további színek is rendelhetők az ügyféladaptáció keretében. | Ágy Az ágy egy- vagy kétrészes lehet, 580 milliméter vagy 780 milliméter szélességgel. Opcióként ágyvédő rúd is rendelhető. |
Kormánykerék A kormánykerék átmérője a teherautó konfigurációjától függően 460 vagy 500 milliméter, és pneumatikusan állítható a kívánt helyzetbe. | Alacsonybelépésű fülke Az FE Alacsonybelépésű fülke könnyű megközelíthetőséget kínál, 90 fokos szögig nyitható ajtókkal. Két változatban kapható: sík padlóval vagy motorsátorral. Kiváló kilátást biztosít a járművezető számára, és mivel ez egy Volvo, természetesen a legmagasabb szintű biztonságot nyújtja. |
Fűtés és légkondicionálás A fülkefűtési rendszer két változatban rendelhető: kézi szabályzású fűtés, vagy kézi szabályzású fűtés légkondicionálással. Opcióként egy 2 kW teljesítményű álló helyzeti fűtőberendezés is rendelhető. | |
Tetőablak A fülke egy 50 milliméterre nyitható tetőablakkal is felszerelhető. A tetőablak üveg vagy acél kivitelű lehet. A tetőablak kézzel vagy elektromosan mozgatható. | |
Ülések kárpitozása Komfortos kivitelű szövet. | |
Falak kárpitozása Komfortos kivitelű szövet. |
Töltse le a Volvo FE specifikációkat tartalmazó adatlapjait PDF formátumban az alábbi hivatkozásokon.
